Внутренние системы канализации

Внутренняя канализация играет важную роль в обеспечении надежного водоотведения как в промышленных, так и в жилых домах, обеспечивая эффективное использование водных ресурсов. Помещение обязано быть оснащено собственной системой внутренней канализации, разработанной на основе гидравлических расчетов учитывающие объемы сточных вод соответствующей требованиям СНиП 2.04.01-85.

Основные аспекты внутренней канализации

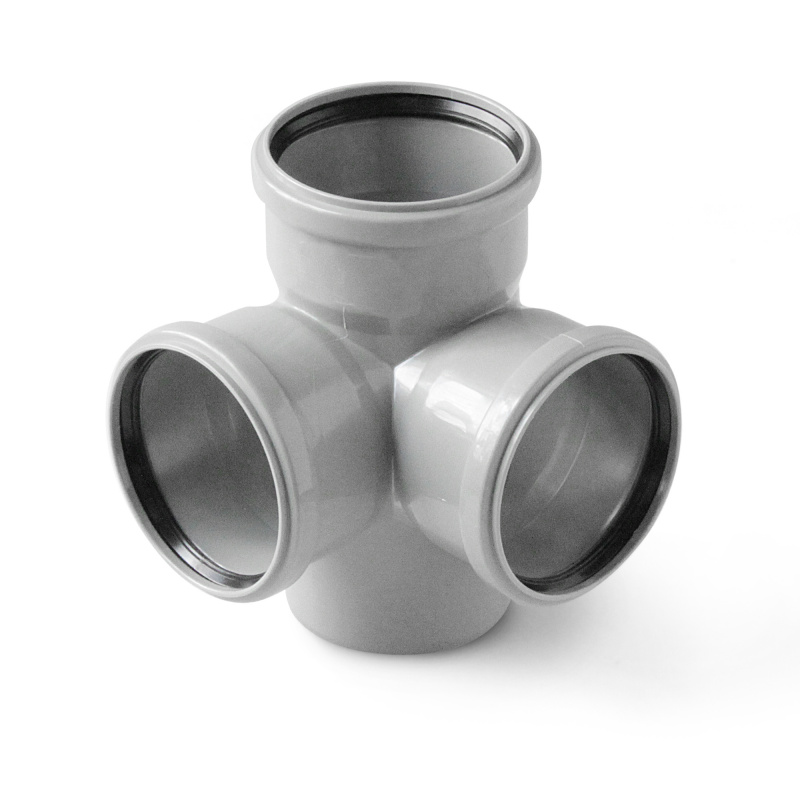

Система внутренней канализации представляет собой комплекс инженерных решений, направленных на эффективное удаление сточных вод от источников потребления воды в здании. Она включает в себя сеть трубопроводов, фитингов и специализированных компонентов, спроектированных для минимизации рисков засоров и обеспечения долговечности эксплуатации.

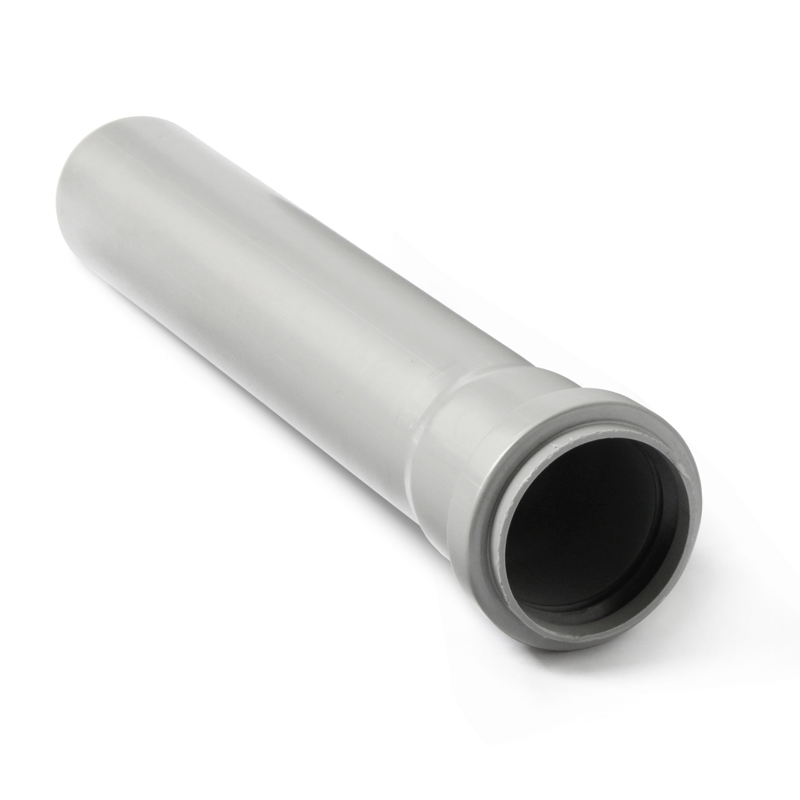

Трубопроводы

Чаще всего для внутренней прокладки используют трубы из ПВХ или ПП серого цвета. Полипропиленовые изделия, диаметр которых 50 мм или 110 мм миллиметров, применяют в системах, где возможен сброс высокотемпературных стоков. Трубы из поливинилхлорида подойдут для систем с низкотемпературными сточными водами, которые могут содержать в себе химически активные элементы.

В ассортименте компании PRO AQUA представлены трубы с улучшенными характеристиками к шумопоглощение за счет измененного химического состава, содержания минеральных добавок в составе и увеличенной толщиной стенки. Трубы и фитинги с улучшенным шумопоглощением как правило имеют другой тон расцветки.

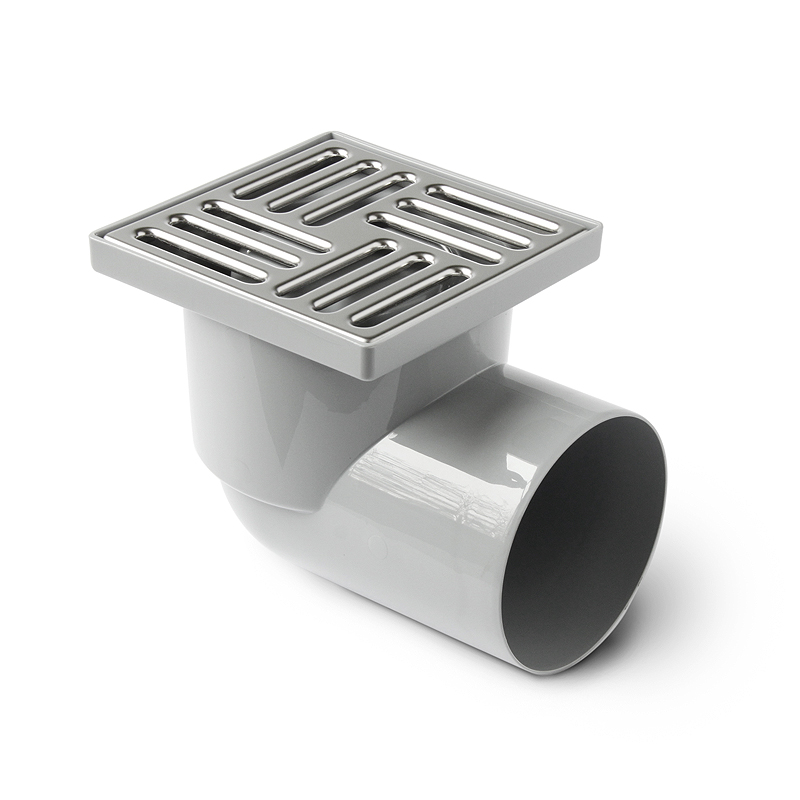

Сливы и сифоны

Сифон относится к группе водоотводных фитингов, он соединяет между собой приборы сантехники с коммуникациями внутренней канализационной сети. Также изделие отвечает за отведение сточных вод и защищает от попадания в общую сеть загрязнений. Сифон препятствует распространению неприятных запахов из канализации за счет наличия водной пробки или гидрозатвора.

Вентиляция внутренней канализации: требования и функции

В соответствии с действующими строительными нормами и правилами (СНиП), эффективная вентиляция во внутренней канализационной системе выполняет две ключевые функции:

Устранение неприятных запахов. Вентиляция предотвращает накопление и распространение запахов, связанных со сточными водами.
Предупреждение разрежения воздуха. Система вентиляции предотвращает возникновение разрежения в канализационных трубах, которое может привести к нарушению работы системы.

При блокировке фановой трубы потоком воды существует риск выкачивания жидкости из сифона. Сифон служит важным барьером для предотвращения проникновения неприятных запахов из канализационной системы в помещение. Нарушение работы сифона может существенно снизить эффективность всей системы внутренней канализации.

Классификация труб для внутренней канализационной сети по материалу

Каждый материал, из которого изготавливаются трубы, имеет уникальные характеристики, определяющие область применения изделий. На рынке можно встретить множество моделей, но наиболее востребованными являются трубы из ПВХ, ПП и НПВХ. Давайте рассмотрим их подробнее.

ПВХ (Поливинилхлорид)

ПВХ трубы производят из пластикового полимера. Их зачастую используют в гражданском строительстве. Изделия из поливинилхлорида обладают следующими особенностями:

Поливинилхлорид подвержен той же проблеме, что и полиэтилен: он утрачивает прочность и эластичность, находясь длительное время под воздействием солнечного ультрафиолета.
Устойчивость к химическим веществам;
Имеют более низкие показатели изменения физико-химических свойств в зависимости от температуры.
Неустойчивость к низким температурам: пластиковые трубы могут трескаться при морозах;
Деформация труб из ПВХ начинается при температуре от 65 градусов Цельсия

НПВХ (Непластифицированный поливинилхлорид)

Изготавливаются такие трубы из непластифицированного поливинилхлорида.

Особенности НПВХ-продукции:

хрупкость материала: трубы не рекомендуется монтировать при температуре ниже 0 °C;
более сложная утилизация: требуется многоэтапный процесс;
деформация труб при повышении температуры выше 45 °C;
выделение вредных газов (хлора и диоксида) при плавлении материала;
предельная прочность – изделия устойчивы к механическим воздействиям и выдерживают высокое давление на стенки;

ПП (Полипропилен)

В основе ПП-труб лежит термопластичный полимер, который активно используется в строительстве.

Особенности ПП-продукции:

Устойчивость к высоким температурам до 95° – можно применять трубы для транспортировки теплой воды;
Невосприимчивость к коррозии и воздействию агрессивных (в том числе химических) сред;
Устойчивость к отложениям: гладкая внутренняя поверхность снижает риск образования засоров;
Лёгкий вес: удобство монтажа и транспортировки;
Низкая теплопроводность: снижение теплопотерь и предотвращение образования конденсата;
Экологичность: отсутствие токсичных выделений и безопасность для здоровья человека и окружающей среды;
Широкий температурный диапазон эксплуатации: от −20°C до +95°C;
Возможность использовать изделия в зданиях жилого назначения, офисных и административных центрах.
Долговечность: срок службы до 50 лет благодаря устойчивости к коррозии и химическим воздействиям;

Монтаж внутренней системы канализации

Осуществлять монтаж следует, опираясь на планировку строительного объекта и требования, прописанные в СНиП.

Стандартная схема организации внутренней канализационной системы выглядит следующим образом:

Установка выпускного коллектора. Он находится на одном уровне или ниже линии замерзания и соединяется под землей с внешней канализационной системой. Проводить утепленную трубу в гильзе следует за контур строения через стену.
Крепеж вертикального стояка хомутами, оснащенными стальными кронштейнами с загибами. На всех этажах здания устанавливают выпуски, которые отвечают за подключение горизонтальной системы труб. Далее монтируют люки ревизии.
Создание горизонтальной разводки. Для этого используют трубы, внутреннее сечение которых варьируется от 40 до 50 миллиметров. Располагают и с уклоном в 30 миллиметров на метр длины. Закрепляют изделия на стене с помощью хомутов на кронштейны под каждой отводной трубой в той области, где находится раструб. Монтаж одной ревизии приходится на 8 метров трубы. Установка проводится на поворотах и на участках сети с тремя подсоединенными приборами.
В готовую разводку подключают сантехнические приборы с помощью сифонов. Гидрозатвор препятствует попаданию воздушных масс и неприятных запахов из канализации в жилые помещения.
Подключение стояка к трубе выпуска с последующей опрессовкой системы.

Техобслуживание внутренней системы канализации

Регулярное техническое обслуживание позволяет выявить и вовремя устранить утечки и засоры в системе. Если крепление труб в горизонтальной ветке сточной системы недостаточно жесткое, то раструбные соединения канализации, заделанные каболкой и цементом, могут начать самопроизвольно раскачиваться.

Засоры образуются из-за скопления жира и загрязнений на участках, где сохраняются низкая температура стоков и минимальные уклоны.

Техобслуживание состоит из нескольких этапов:

Визуальный осмотр подвалов и технических этажей здания, в ходе которого выявляются утечки;
Крепление стояков и лежневок – проводится в случае, если обнаружены провисания и просадки;
Замена участков системы канализации в силу разрушения раструба труб (если они изготовлены из чугуна);
Выявление засоров и дальнейшая прочистка;
Промывка проблемных участков, чтобы предотвратить образование засоров.

Заключение

Эффективная организация внутренней канализации является неотъемлемой частью любого современного строительного проекта. Она не только обеспечивает удобство жителей и работников здания, но и играет ключевую роль в поддержании общей функциональности. Правильно спроектированная система канализации — это залог долгосрочной надежности и безопасности эксплуатации здания. Внутренняя и внешняя канализационные системы неразрывно связаны между собой, и их эффективная организация подразумевает выполнение всех этапов монтажных работ с высокой точностью. Это позволяет предотвратить поломки и утечки, а также минимизировать эксплуатационные риски. От правильной установки и технического обслуживания зависит качество отвода стоков, соблюдение необходимых санитарно-гигиенических норм и бесперебойное функционирование хозяйственной деятельности потребителей. В конечном итоге, грамотно организованная система канализации способствует улучшению качества жизни и рабочей среды, что делает её важнейшим элементом любого строительного проекта.
