03.03.2023

Трубы для теплого пола

Теплый пол – удобное инженерное решение для равномерного повышения температуры воздуха по всему помещению. Такая конструкция более энергоэффективна, по сравнению с привычным радиаторным обогревом: нагретый воздух поднимается от пола вверх и равномерно распределяется по помещению. Наибольшее распространение получил водяной пол, при котором тепло передается в комнату за счет уложенных в стяжку или на перекрытие труб с горячей водой.

Какие трубы можно использовать?

Наибольшее распространение получили полиэтиленовые трубы для теплого пола. Для этой цели используются трубы, изготовленные из сшитых между собой длинных полимерных молекул. В зависимости от используемого метода сшивки они делятся на несколько разновидностей:

РЕ-Ха – трубы, соединённые пероксидным методом;
РЕ-Хb – изделия, изготовленные органосиланидным методом;
РЕ-Хс – трубы, молекулы в которых соединены с помощью радиационного метода.

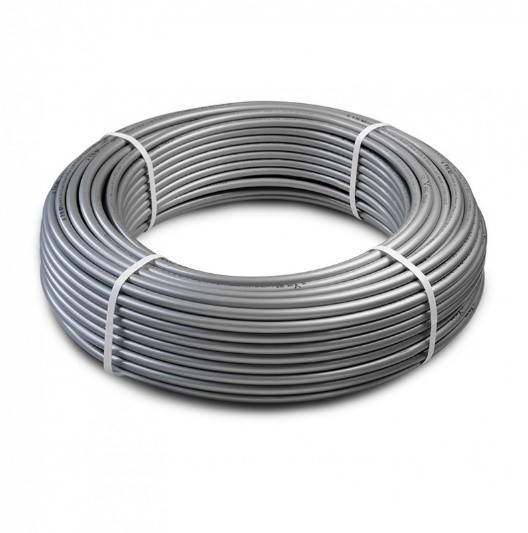

Рис.1. Труба AquaHeat PE-Xa с антидиффузионным слоем EVOH SDR 7.4, Труба AquaFloor PE-Xa с антидиффузионным слоем EVOH (слева направо)

Также распространение получили трубы PE-RT для теплого пола: это недорогие трубы, изготовленные по экструзионной технологии и рассчитанные на транспортировку жидкости с температурой до 70°С. При использовании в системах низкотемпературного напольного отопления они способны выдерживать кратковременный нагрев до 95°С. Они отличаются небольшим весом, выдерживают повышенное давление, обладают достаточно высокой устойчивостью к химическому воздействию.

Одним из преимуществ таких труб стала их невысокая стоимость, поэтому они широко применяются при прокладке систем низкотемпературного отопления в загородных домах и квартирах. Правильная установка гарантирует им долговечность: петли при раскладке нужно прочно фиксировать.

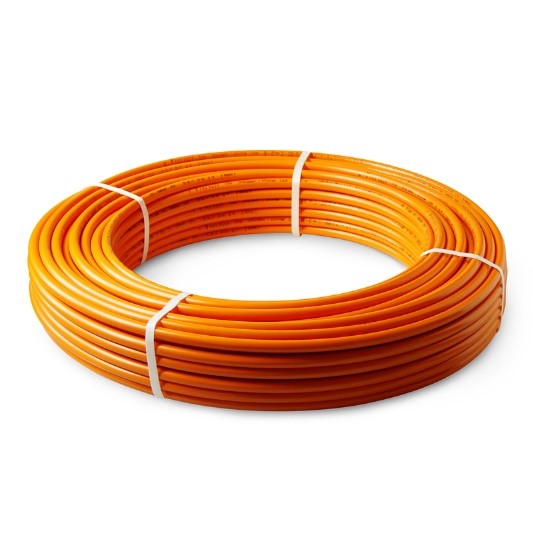

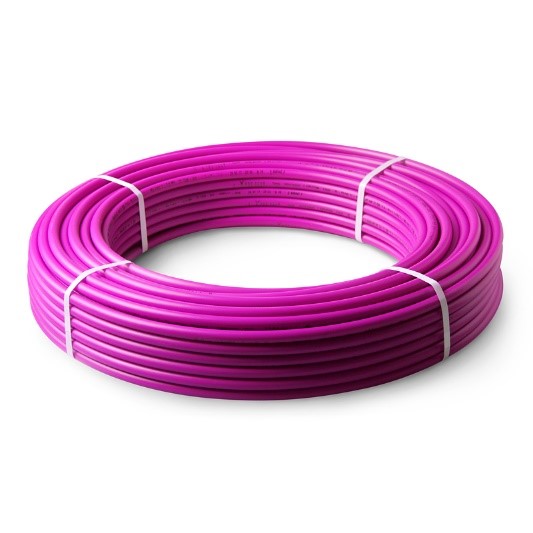

Рис.2. Труба AquaFloor PE-RT EVOH пятислойная Оранжевая, Труба AquaHeat PE-RT EVOH пятислойная SDR 7,4 Фиолетовая (слева направо)

Как укладываются трубы в системе теплого пола?

Подключение узла теплого пола требует выбора оптимальной схемы раскладки, которая позволит равномерно распределять передаваемое тепло по помещению. В зависимости от требований к теплоотдаче шаг между петлями может составлять от 100 до 200 мм, однако минимальный шаг на практике встречается достаточно редко из-за необходимости минимального радиуса сгибания труб.

Трубопровод укладывается так, чтобы теплоноситель поступал сначала к наиболее холодным зонам в комнате – обычно это пространство возле окна. Наиболее распространенные схемы укладки:

«Змейка». Трубы укладываются параллельно друг другу с разворотом у противоположных стен помещения. Это самый простой способ укладки, он оптимально подойдет для небольшого пространства.
«Улитка». В этом случае трубы сначала прокладываются вдоль стен по периметру, а затем по спирали подводятся к центру комнаты. Такой принцип позволяет наиболее эффективно передавать тепло сначала к холодным, а потом к наиболее прогретым зонам в комнате.
«Двойная змейка». Трубы прокладываются в два ряда параллельно друг другу, схема обеспечивает эффективный обогрев пространства.
«Угловая змейка». Теплый пол укладывается вдоль углов помещения, первый виток проходит возле окна. Это достаточно сложная схема укладки, ее можно использовать для больших помещений.

Выбор схемы зависит от требований к теплоотдаче и размеров пространства. Трубы подводятся к тепловому узлу для теплого пола, который обеспечивает подачу от отопительного котла нагретого теплоносителя и прием остывшей воды для нового нагрева.

Рис.3. Схема раскладки теплого пола

Способы крепления труб теплого пола

Трубы могут фиксироваться к основанию как промышленными, так и кустарными приспособлениями. Важно надежно зафиксировать петли, чтобы они оставались в заданном положении. Возможны следующие варианты крепления:

С помощью специальных теплоизоляционных плит с выступами. Они одновременно выполняют две функции: фиксируют трубопровод и не допускают напрасной потери тепла при его уходе в перекрытие. Однако такое решение требует дополнительных затрат.
Крепление к арматурной сетке, с помощью которой будет устанавливаться цементно-песчаная стяжка. Для этой цели используются пластиковые стяжки.
Крепление к арматуре с помощью пластмассовых клипс. Можно приобрести специальные приспособления, которые легко монтируются к арматуре и позволяют надежно удерживать трубы на арматурных стержнях.

Арматурная сетка укладывается на подготовленный слой утеплителя. Он дает возможность изолировать стяжку и не допустить напрасных теплопотерь. Трубы подключаются к насосному узлу для теплого пола, который будет обеспечивать постоянную циркуляцию теплоносителя в системе. С помощью насоса остывшая вода возвращается к отопительному котлу и набирает высокую температуру, а затем снова подается в систему. В результате в помещении будет постоянно поддерживаться требуемый температурный уровень. Правильная укладка и подключение гарантирует теплому полу длительную безотказную эксплуатацию.
