Применение труб и фитингов PRO AQUA в системах отопления

В предыдущем выпуске мы разобрали преимущества и применения аксиальных систем в целом и более подробно про их использование в системах водоснабжения. Другим основным применением гибких полимерных труб являются системы отопления. У них есть ряд важных особенностей: высокие максимальные температуры и наличие других металлических компонентов, которые имеют свойство ржаветь. Для защиты против этого желательно предусматривать использование труб со слоем EVOH, который предотвращает проникновение кислорода в теплоноситель. Можно выделить два типа систем отопления, существенно отличающихся друг от друга: низкотемпературный водяной теплый пол и высокотемпературное радиаторное отопление.

PRO AQUA

Отопление водяными теплыми полами

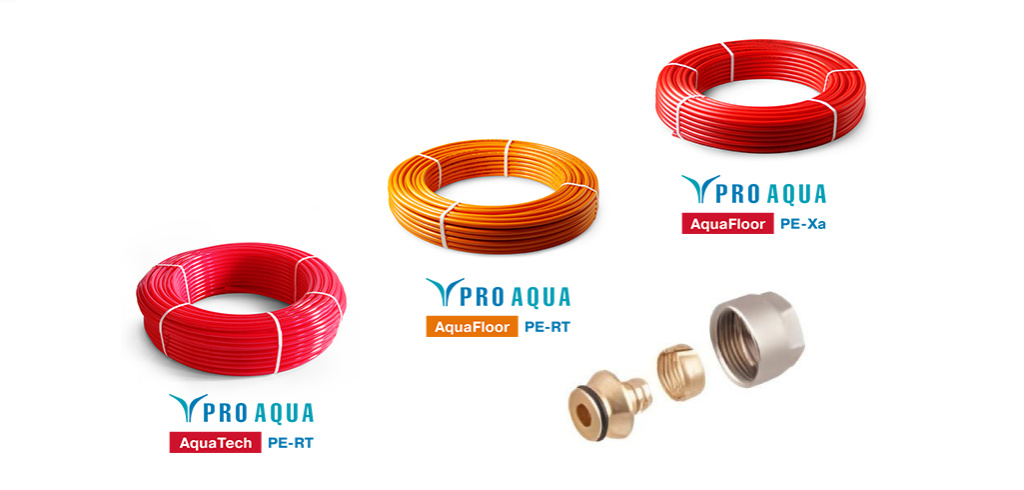

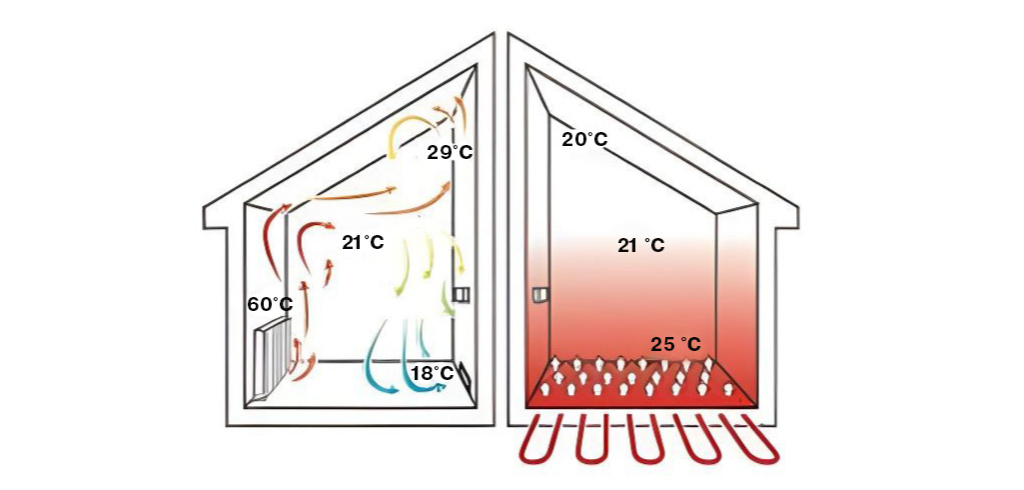

Отопление теплым полом – это современная инженерная система, смысл которой заключается в том, что теплоотдача идет от напольного покрытия, и оно равномерно прогревается от проложенного внутри пола трубопровода. Существенным преимуществами данного метода являются: хорошая визуальная составляющая (интерьер не портится трубами и радиаторами), высокая равномерность прогрева помещения (нет ярко выраженных восходящих конвекционных потоков, подхватывающих всю пыль) и экономия тепловой энергии (низкотемпературная система теплого пола сочетается с такими современными источниками тепловой энергии, как тепловые насосы и конденсационные котлы). При этом есть и недостатки: такую систему нельзя сделать в многоквартирном доме, а наибольшая теплоотдача ограничена площадью поверхности пола и его максимальной температурой, чтобы оставалась возможность комфортно ходить по этому полу и не испортилось напольное покрытие. По ГОСТ 32415-2013 системам водяного теплого пола соответствует класс 4 с максимальной температурой 70 °С. В реальности же температура не должна превышать 55 °С, а давление составит всего 2-3 бара. Температура настраивается в специальных смесительных узлах. В таких системах ключевое – это равномерное распределение теплоносителя по непрерывным петлям труб. На одно помещение может приходиться одна или несколько петель длиной до 80 м. Концы петель подключаются к подающему и обратному коллекторам. Получается, на большую длину трубы нужно всего два фитинга. Как правило, это компрессионный евроконус из латуни. Так же, как и аксиальный фитинг, он изготавливается на собственном производстве компании PRO AQUA в Турции. Для удобства монтажа используют трубы типоразмера 16 х 2,0 и 20 х 2,0. Такие трубы легко гнутся, а в теплом полу колоссальное количество поворотов на 90 и 180 градусов. В качестве материалов популярны трубы из PE-RT и PE-Xa. Максимальный радиус поворота таких труб составляет 8 диаметров без фиксации и 5 диаметров с фиксаторами поворота. Помимо разницы в максимальном давлении для таких систем 8 бар у PE-RT и 10 бар у PE-Xa (для труб 16 х 2,0) и, соответственно, долговечности, трубы PE-Xa также обладают эффектом молекулярной памяти. Это позволяет восстановить их после излома и расширенным диапазоном температуры монтажа от -15 °С и эффектом молекулярной памяти. Это позволяет восстановить их после излома при неаккуратном монтаже. В ассортименте PRO AQUA представлены 3 типа труб с толщиной стенки 2,0: красный однослойный PE-RT AquaTech, оранжевый пятислойный PE-RT AquaFloor со слоем EVOH и красный PE-Xa AquaFloor со кислородозащитным слоем EVOH.

PRO AQUA

Высокотемпературное радиаторное отопление

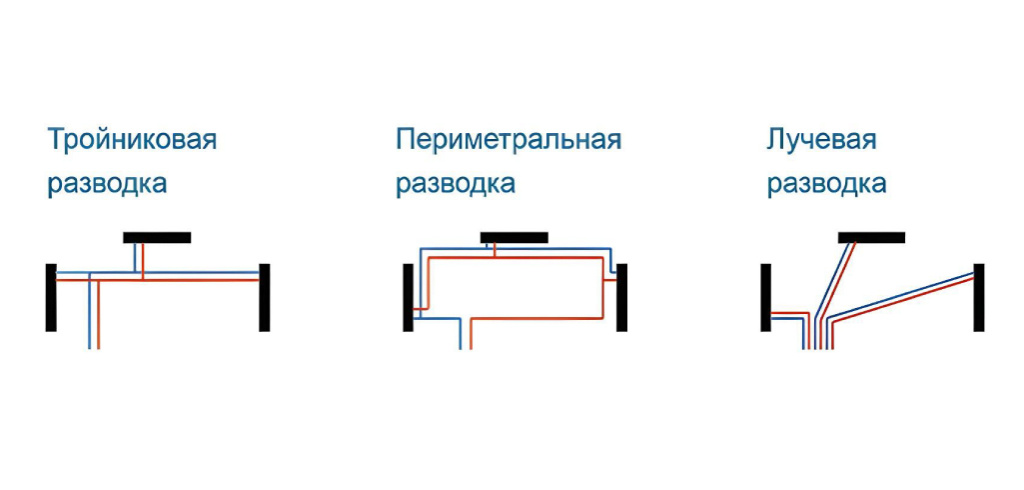

Полимерные трубы под воздействием высоких температур и давления имеют свойство со временем деградировать и ухудшать свои прочностные характеристики. В многоэтажных зданиях давление в таких системах достигает 10 бар, а максимальная температура согласно ГОСТ 32415-2013 Класс 5 составляет 90 °С. Для таких условий и для обеспечения срока службы более 50 лет следует использовать только трубы PE-Xa. Наличие радиаторов обязывает использовать в трубах кислородозащитный слой. Для разводки трубопроводов к радиаторам в основном используются три разновидности: тройниковая, периметральная и лучевая.

PRO AQUA

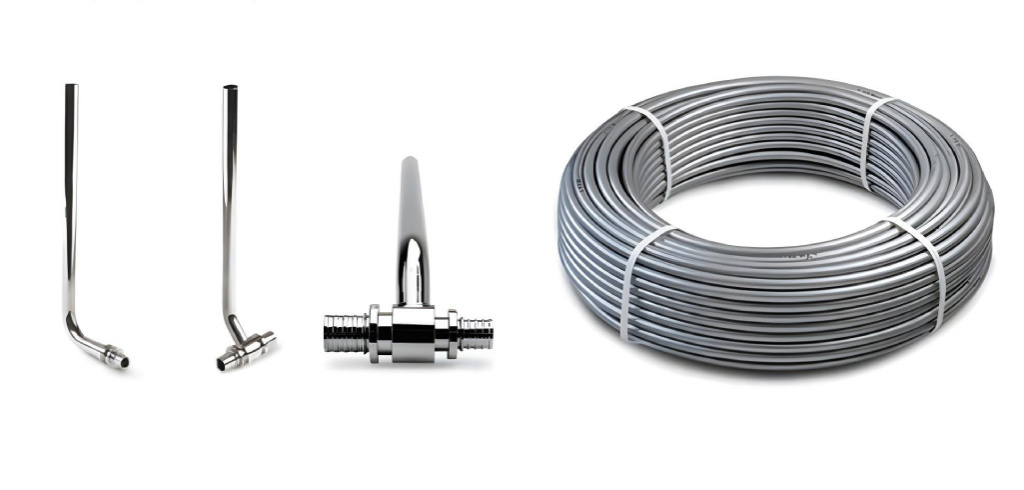

При применении самой редкой лучевой разводки к каждом радиатору отдельно подводятся от коллектора собственные лучи подачи и обратки. Обычно они выполнены в типоразмере 16 х 2,2. В тройниковой разводке использование трубы (по количеству метров) меньше, но при этом больше соединений, в том числе и переходных с разных диаметров. Это связано с тем, что подача и обратка общие, также количество теплоносителя через трубу должно быть достаточное для всех радиаторов в квартире. В этих типах используются Г-образные латунные трубки для исключения попадания солнечного света на трубы, дополнительной защиты и улучшения эстетического вида для подключения к радиатору. А в периметральной разводке используются Т-образные трубки, в том числе переходные. Компания AQUA изготавливает их из латуни с хромированным покрытием.

PRO AQUA

В целом в системах отопления много различной арматуры, требующей резьбовых соединений, а наиболее удобным способом соединения с трубой являются аксиальные фитинги. Они идеально подходят как по своей надежности, так и по удобству применения. Фитинги соединяются с трубами, изготовленными по типоразмерному ряду SDR 7.4: 16 x 2,2; 20 x 2,8; 25 x 3,5; 32 x 4,4; 40 x 5,5, В ассортименте PRO AQUA эти трубы имеют обозначение PE-Xa AquaHeat. Они серого цвета и содержат слой EVOH. Трубы изготавливаются по современному методу FAST PEX с применением уникального оборудования: непрерывной проверки степени сшивки и непрерывного контроля геометрии (диаметр и толщина стенки). Данные устройства не исключают, что компания в собственной лаборатории проводит испытания по каждой партии. Результаты проверок наглядно показывают превосходное качество изделий, что подтверждается гарантией 10 лет.
